SMT 스마트공정장비란?

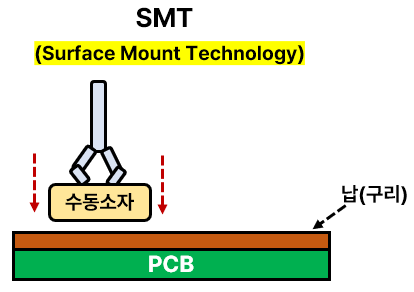

와이제이링크의 SMT 스마트공정장비에 대해 알아보려고 해요. SMT는 Surface Mount Technology의 약자로, '표면실장기술'을 의미해요. 쉽게 말해, PCB 위에 필요한 전자 부품들을 올리고 이송하고 검사하는 모든 기술을 포함하죠.
요약
- SMT(Surface Mount Technology): PCB 위에 전자 부품을 실장하는 기술
- 와이제이링크: SMT 장비 전문 제조 업체
일반 SMT 공정과 스마트공정의 차이
일반적인 SMT 공정은 자동화가 이루어지지 않은 생산 공정을 말해요. 그 과정은 다음과 같아요 :
- Loader: PCB 기판 공급
- Screen Printer: 납 도포
- SPI: 납 도포 상태 검사
- Chip Mounter: 부품 장착
- Reflow Oven: 납 경화 작업
- AOI: 부품 실장 상태 검사
- Unloader: 작업 완료된 PCB 기판 수납
장비이름들만 봐서는 전체적인 공정 그림이 머릿속에 그려지지 않을 거에요. 아래 따로 그려놨으니 보면 이해하기 쉬울 거에요. 여기서 알아둬야할 것은 '일반 SMT'공정에서 장비들 끼리 자동화가 되어있지 않기 때문에 공정시간에서 '비효율'이 발생한다는 것이에요. 즉, 생산성이 떨어지게 되는 것이죠.
요약
- 일반 SMT 공정: 자동화되지 않은 생산 공정
- 한계점: 장비 간 자동 연결 부족으로 인한 생산성 저하
SMT 스마트공정의 구성 요소

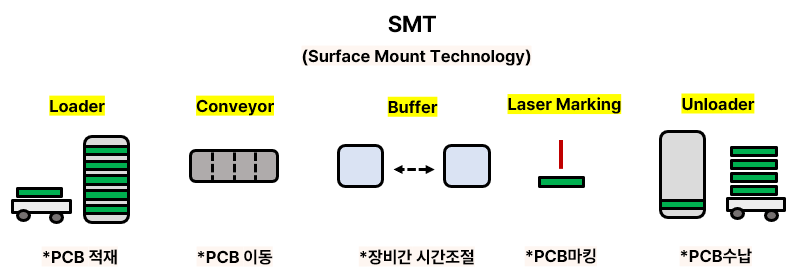

SMT 스마트공정은 이러한 한계를 극복하기 위해 등장했어요. 스마트공정에서는 장비들 간의 자동화와 호환성이 중요해요. 주요 구성 요소는 다음과 같아요(아래 %는 동사의 장비별 매출비중을 나타냄) :
- Conveyor(38%): 컨베이어 벨트로 PCB를 이동
- Loader & Unloader(21%): PCB 기판의 적재와 수납 담당
- Buffer(14%): 장비 간 시간 최적화
- Laser Marking(17%): PCB 마킹으로 추적 관리
- Router(2%): 완성품 PCB 컷팅
- 기타(8%)
위 그림을 보면 이해할 수 있겠지만, 동사의 SMT 장비 대부분은 장비간 '자동화'를 위한 제품들이 대다수라는 것을 알 수 있어요. 예를 들면, SMT는 PCB 위에 전자부품을 실장하는 것이라고 했죠. 그럼, PCB 부터 바닥에 설치해야해요. 이때, 동사의 Loader 장비가 PCB들을 적재(Loader)하는 것이죠. 그리고 이렇게 적재된 PCB들은 컨베이어벨트(Converyor)를 타고 다음 장비로 이동하죠.
요약
- SMT 스마트공정: 자동화된 SMT 생산 공정
- 주요 구성품: Conveyor, Loader & Unloader, Buffer, Laser Marking, Router 등
와이제이링크의 연구 실적과 미래 비전
와이제이링크의 연구 실적을 보면 회사의 현재와 미래를 엿볼 수 있어요. 그중에서도 'Reel Tower'의 개발이 눈에 띄는데요.
- Reel Tower: SMD(Surface Mount Device)를 담아두는 용기예요. 와이제이링크는 이 Reel Tower를 기존 원통형에서 직육면체형으로 개발하여 공간 효율성을 30% 이상 향상시켰어요.
- SMD: 표면실장부품으로, SMT 공정에서 PCB 위에 올려지는 전자 부품들을 말해요.
Reel Tower의 효율성 향상은 생산성에도 직접적인 영향을 미쳐요. 용기에 더 많은 SMD를 담을 수 있으니 교체 시간도 줄어들겠죠?
요약
- Reel Tower 직육면체형 개발: 공간 효율성 30% 이상 향상
- SMD(Surface Mount Device): SMT 공정에서 사용되는 전자 부품
정리
- SMT(Surface Mount Technology): PCB 위에 전자 부품을 실장하는 표면실장기술
- SMT 스마트공정장비: 자동화된 SMT 공정을 위한 장비 세트
- Conveyor: PCB 이송을 위한 컨베이어 벨트
- Loader & Unloader: PCB 기판의 적재와 수납
- Buffer: 장비 간 시간 최적화 장치
- Laser Marking: PCB 마킹으로 제품 추적 관리
- Router: 완성된 PCB의 컷팅 장비
- Reel Tower: SMD를 보관하는 용기, 직육면체형으로 공간 효율성 향상
- SMD(Surface Mount Device): SMT 공정에서 사용하는 표면실장부품
