미래산업, 테스트 핸들러 찾고계셨나요? (쉽게설명!)

미래산업 사업

Test Handler(91%, 칩 이송,분류,수납 등), Chip Mounter(9%, 전자회로기판에 칩or소자 실장) / 주요매출처 : YMTC(36%), SK하이닉스(20%)
· ATE(Automated Test Equipment) : Test Handler(테스트 핸들러, 칩 이송,분류,수납 등)
* Para : 얼마나 많은 반도체 칩을 이송할 수 있는지 > ex) 768para : 한 번에 768개 웨이퍼를 이송가능
· SMT(Surface Mount Technology, 표면실장기) : Chip Mounter(칩 마운터, 전자회로기판에 칩or소자 실장)
*Chip Mounter : PCB에 소자들을 실장해주는 장비


단위 : 백만원


기회
· 메모리칩 대용량화 + 미세화 > 검사의 중요성 > Test Handler, Burn-In 장비 필수 수요
·

리스크
· 주요 경쟁사 : 테크윙, 제이티, AMT
·


---

업데이트 :


주주구성(23.3월 기준) :



---

미래산업



미래산업은 ATE(Automated Test Equipment)와 SMT(Surface Mount Technoloy) 두 가지 사업을 하고 있어요. ATE의 대표적인 제품은 Test Handler(테스트 핸들러)에요. Test Handler는 Main Tester가 검사를 진행할 수 있게 반도체 칩(or 모듈)을 이송해주고 검사가 끝난 후 양품과 불량품을 분류 및 수납해주는 역할을 하죠. 즉, Tester의 손(Handler)라고 보면 돼요. SMT는 Chip Mounter라고도 부르는데요. 모든 전자제품에는 PCB(Printed Circuit Board)가 들어있죠. PCB에 Chip or Devide들을 올려주는 역할을 합니다.




1. ATE(Automated Test Equipment) 사업 : Test Hander, Burn-In



1) Test Handler(테스트 핸들러) : 칩 or 패키지를 이송-분류-수납


  테스트 핸들러(Test Handler)는 반도체검사장비의 보조장비라고 생각하면 돼요. 예를 들면, 반도체 주검사장비가 반도체를 검사할 수 있게 적정한 온도를 조성해주고 직접 피험체(칩 or 모듈)를 이송시켜요. 검사 후, 양품과 불량품을 분류하고 수납까지 해주는 것이죠. 말 그대로, 메인 검사장비의 손(Hand)이 되어주는 장비입니다.

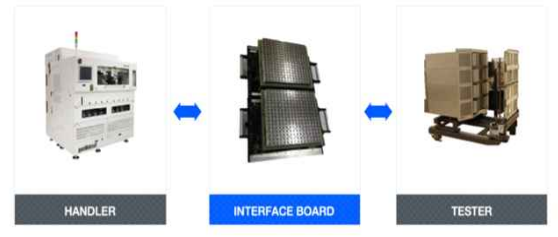

Interface Board는 Hander와 Tester를 이어주는 역할

  테스트 핸들러는 메모리용과 비메모리용으로 나뉘는데요. 메모리칩이 점차 고용량화, 고적층화과 되면서 검사시간이 늘어났는데, 이를 동시에 처리하는 역할이 테스트 핸들러에게 중요해졌어요. 한 번에 웨이퍼를 처리하는 단위는 '파라(Para)'라고 부르는데, Para 수치가 높을 수록 한 번에 칩 검사를 많이 할 수 있다는 뜻이에요. 예를 들면, 768para라고 한다면, 한 번에 768개의 웨이퍼를 이송시킬 수 있다는 뜻이죠.



2) Burn-In Test(번인 테스트) :

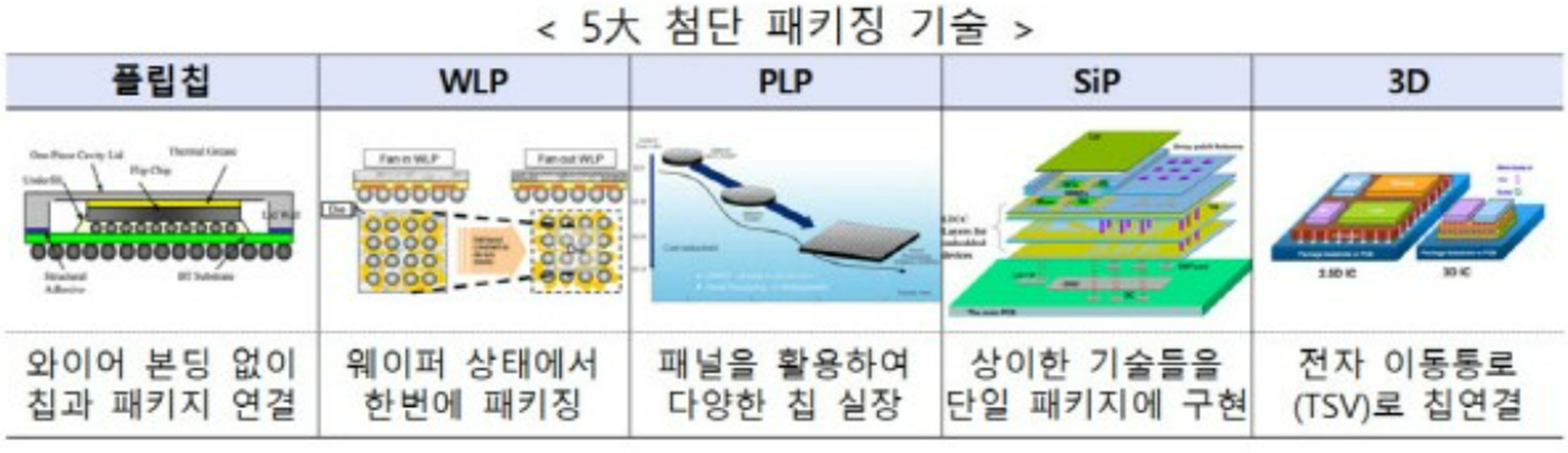

  번인장비는 반도체를 고온, 고압의 스트레스 환경에서 테스트해보는 것인데요. 앞서 설명했듯, 특히 메모리 반도체칩이 대용량화 되면서 사이즈가 점차 커지고 있죠. 예를 들면, SiP(System in Package), MCM(Multi Chip Module)이 있어요.

  번인테스트는 Wafer, PKG 상태 2번의 검사를 진행하는데요. PKG가 커지다 보니 비용과 시간이 만만치 않게 길어졌어요. 그래서, 나온 해결책이 WLBI(Wafer Level Burn-In)입니다. 즉, 반도체가 웨이퍼상태일 때 번인테스트로 미리 걸러내서 불량칩들을 PKG에 실장하지 말자는 뜻입니다.


2. SMT(Surface Mount Technology) 사업 : Chip Mounter


  동사는 SMT 사업을 진행하고 있는데요. SMT는 Surface Mount Technology의 약자에요. 여기서, 핵심은 'Mount'입니다. 즉, 반도체를 포함해서 대부분의 전자제품을 만들 때 PCB에 각종 전자부품(칩 포함)을 올려주는(Mount) 역할을 하죠. 칩 마운터(Chip Mounter)라고도 불러요.



연구실적으로 보는 미래산업의 현 주소 :


  개인적으로 미래산업의 연구실적과 연구계획을 보면 동사의 현 상황과 미래 비전이 보인다고 생각을 하는데요. 같이 몇 개만 살펴볼까요.

  미래산업은 Chip Mounter를 만들기 위해 자동으로 물체를 속도감, 정확성을 따져가며 실장하는 기술을 확보했어야했는데요. 이러한 기술이 지적재산권이 되어서 다른 산업에도 적용을 할 수 있게 되었습니다. 예를 들면, 코로나19때 마스크의 수요가 폭발적으로 증가하자, 마스크 생산자동공정에 맞는 SMT를 판매한 실적이 있습니다. 이를 이형부품삽입기라고도 부르며, 점차 다양한 산업에 적용을 한다고 공식적으로 말하고 있어요.

---


미래산업에 대한 지속적인 업데이트는 맨 위 상단을 참고하면 유익합니다 :)
